今回はバルブのLocked Open (LO) / Locked Close (LC)について解説します。
プラントの安全を確保する上で、バルブの誤操作（ヒューマンエラー）を防ぐことは極めて重要です。バルブの誤開閉は、プロセスの異常停止だけでなく、爆発や火災、有害物質の漏洩といった重大な事故に直結するからです。
このような事故を防ぐための重要な設計・運用ルールが「Locked Open (LO) / Locked Close (LC)」という概念、および「バルブのメカニカルインターロック」です。
意図しない手順のスキップを物理的に防ぐ安全管理手法「LO/LC（施錠管理）」と「CSO/CSC（封印管理）」の違いや、複数のバルブ操作順序を機械的に強制する「メカニカル・インターロック」の仕組みについて、現場の適用事例を交えながら詳しく解説します。
合わせて読みたい
・【配管】ラインチェックとは？プラント配管施工時の確認項目について解説
・ 【配管】プラントの配管設計における一般的な留意事項について解説
・【配管】マニュアルバルブ（手動弁）の選定基準について解説
・安全弁の吹下り圧力(Blow down)とは？設計圧力・最高運転圧力との関係
・【配管】プラントで使用される安全弁の種類と作動原理の解説
・【配管】安全弁と逃し弁の違いについて解説
・【配管】破裂板(ラプチャーディスク)の種類と特徴の解説-安全弁との違い-
・【配管】安全弁メンテナンスの教科書：法的検査周期から分解整備のコツまで解説
・【配管】ラインチェックとは？プラント配管施工時の確認項目について解説
・HAZID, HAZOP, SILとは?プラントのリスク評価、安全管理手法の概要について解説
・【プラント設計基礎⑨】P&IDの作成手順の解説～プラント基本設計で記載すること～
なぜバルブの誤操作対策が必要なのか？
石油・ガス・化学産業では厳格な安全基準が設けられていますが、最終的な安全性は「人的要因（Human Factor）」に左右されます。
保守作業のためにプロセスを一時中断する際、特定の手動バルブの誤操作（本来開けるべきでないラインを開けてしまうなど）は、ニアミスや深刻な事故を招く危険性があります。
従来の手順管理は作業許可（Permit to Work, PtW）制度や文書による指示に依存していましたが、これらは作業者の注意散漫や指示の誤読を防ぎきれません。これを解決し「誤れば破局的な結果を招く操作」に対して、正しい手順を機械的に強制するのがキー・インターロックの役割です。
バルブ誤操作の事例
バルブの誤操作は手順の取り違えに起因するニアミスや実際の事故の原因となります。
ここでは代表的な三つの事例が紹介します。
いずれも、『うっかり』『思い込み』『不慣れな状況』といった、誰にでも起こりうるヒューマンエラーがきっかけである点に留意する必要があります。

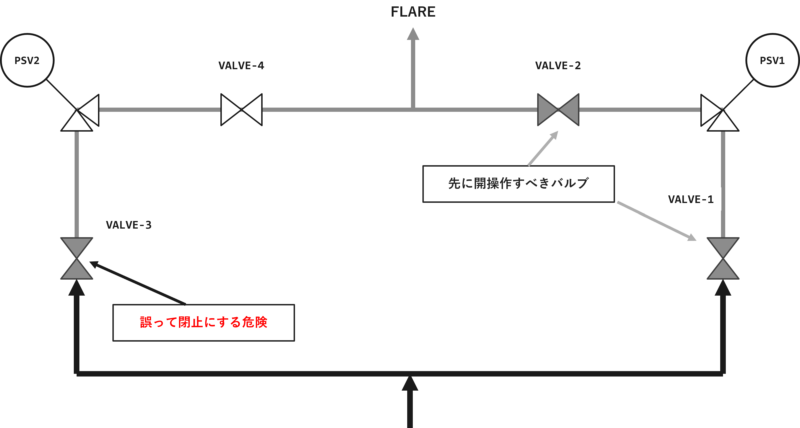

事例1：安全弁ラインの切替
二つの安全弁が付いたラインを切り替える際、いずれか片側の安全弁のラインは必ずオープンになっていなければならなですが、誤って両方のラインを閉じてしまうと、安全弁が機能せず、異常昇圧時に爆発する危険があります。

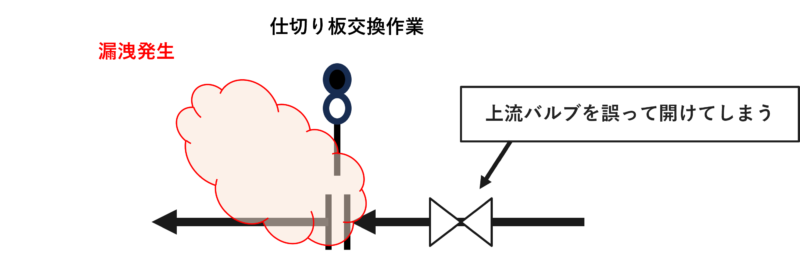

事例2：作業エリア上流のバルブの誤操作
プラントのメンテナンス時、複数ラインのバルブ切替時に、片側を開放しようとして流れの停止した本来切り替えるべきでないラインに流れ込ませ、深刻な事故を起こす危険があります。
作業エリアが近接し、外観・操作方法が似たバルブが並ぶ状況で起こりやすいです。

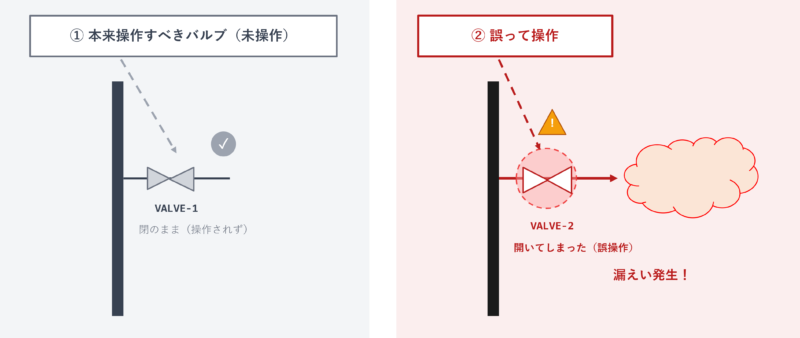

事例3：特定バルブの誤操作
運転管理者と作業者の連絡が不十分であったり、本来の指示とは異なる、想定外の危険な流体が流れる、といったケースです。
図では『本来操作するバルブ VALVE-1』に対し、誤って『VALVE-2』を操作してしまう状況が示されています。
LO/LC・CSO/CSCとは？
プラント配管における手動バルブの誤操作を防ぐため、バルブの開閉状態を特定の目的で物理的に固定する2つの代表的な運用方法が存在します。
LO/LC（Locked Open / Locked Closed）
LO（施錠開）およびLC（施錠閉）は、専用のキーを用いて、バルブを「開」または「閉」の状態で厳格に固定する運用です。

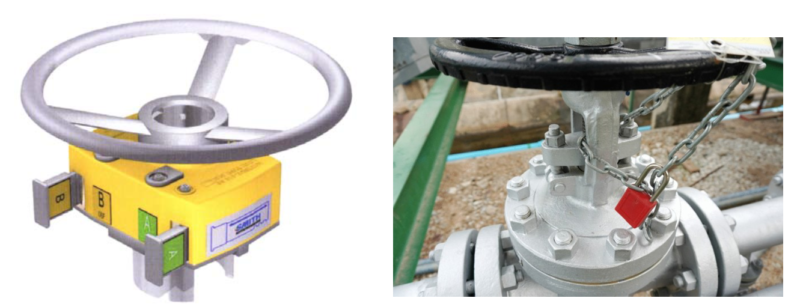

この記事では左図のようなメカニカルバルブインターロックを想定していますが、右図のようにバルブのハンドルをチェーンで固定し、南京錠でロックする場合もLO/LCの一種とされています。
-
適用箇所: バルブの誤操作が許されない箇所の他、複数のバルブ間で正しい順序での操作を機械的に強制したい最重要箇所。
-
仕組み: メカニカルバルブインターロックでは開キーと閉キーの抜き差しによってのみ、バルブの施解錠と操作が可能です。
-
フェイルセーフ: 物理的な鍵の移動が「次の操作許可」となるため、停電等の電源喪失時でも安全性が保たれ、意図しない手順のスキップを物理的に防ぎます。
-
設置性: 既存のレバー弁やハンドル弁に対し、溶接や改造を伴わずに後付けできる設計が一般的です。
CSO/CSC（Car Sealed Open / Car Sealed Closed）

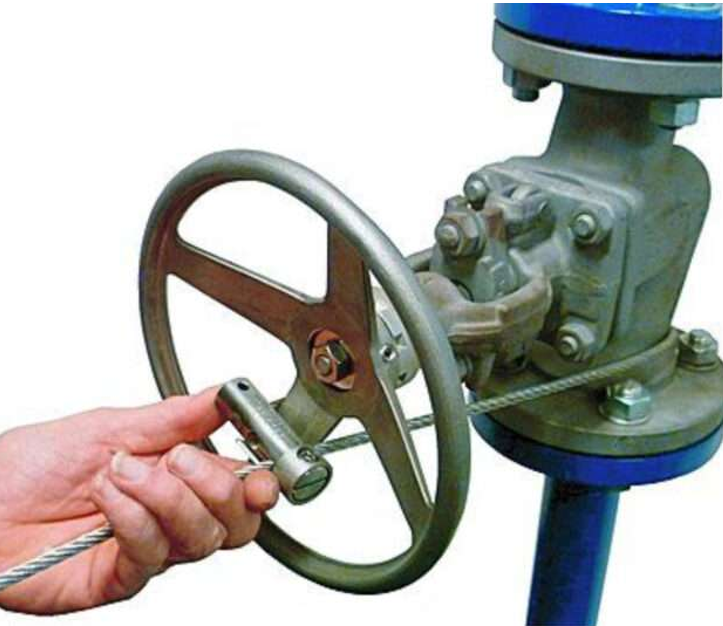

CSO（封印開）およびCSC（封印閉）は、カーシール（ワイヤー式施錠具）などの簡易的なロック機構を用いて、バルブを特定位置に固定する運用です。
-
適用箇所: 複雑な順序制御は不要なものの、振動による誤作動防止や、試運転時時の設定を確実に保持したい箇所。
-
仕組み: ワイヤーやケーブル式の装置を用いて、バルブのハンドルやレバーを物理的に縛り付けます。
-
コスト優位性: インターロック方式に比べて低コストであり、重要度が比較的低い用途向けに設計されています。
使い分けの基準と運用管理
プロジェクトのHSE基準（安全・健康・環境基準）に応じて、これら2つは以下のように使い分けられます。
LO/LC（厳格な管理）
専用のインターロックや、チェーンと南京錠を使用します。特定の鍵を持つ権限者のみが操作でき、操作後は再び同じ鍵でロックして元の状態に戻す必要があります。反復的かつ確実な状態管理が求められる箇所に適用されます。
CSO/CSC（事後確認と心理的抑止）
特殊な鍵は不要で、緊急時はニッパーやワイヤーカッターで切断して操作可能です。ただし「ワイヤーが切断された＝操作された」という痕跡が確実に残るため、緊急時の操作性を確保しつつ、不正操作に対する心理的ハードルと事後監査の機能を持たせることができます。
近年は鍵管理の煩雑さを避けるため、安全弁の元弁などにCSOを採用するプラントも増えています。
補足
キーキャビネットによる一元管理
インターロックの要となる鍵は、コントロールルーム等のキーキャビネットで一元管理されます。
鍵が持ち出されるとアラートタグが現れ、現場の作業状態が可視化されます。キャビネット内にP&IDを模したミミック図を組み込むことで、DCSでは監視しきれない手動手順の進行状況を、システム全体で把握可能にします。
NO/NC と LO/LC の明確な違い
似た用語にNO（Normally Open：常時開）やNC（Normally Closed：常時閉）がありますが、NO/NCは「通常運転時のバルブの基本ポジション」を示しているだけであり、物理的な施錠は伴いません。現場のオペレーターが容易に操作できる状態です。
一方、LO/LCやCSO/CSCは「特定の権限を持つ管理者（プラントマネージャー等）の許可と鍵（または破壊行為）がなければ、絶対に操作してはならないバルブ」という強い拘束力を持っています。
LO/LC・CSO/CSCの主な適用箇所
どのような配管・機器のバルブに施錠管理が適用されるのか、代表的な例をまとめました。
| 適用箇所 | 施錠状態 | 目的 |
| 安全弁の前後ブロック弁 | LO / CSO | 誤閉止による機器の過圧・破裂・爆発を確実に防ぐため |
| 緊急遮断弁のバイパス弁 | LC / CSC | 緊急時にプロセス流体がバイパスし、遮断機能が失われるのを防ぐため |
| ブローダウン弁・排出弁 | LC / CSC | プロセス流体が大気やフレアシステムへ誤って放出されるのを防ぐため |
| 消火水（Fire Water）システムの元弁 | LO / CSO | 火災発生時にメインヘッダーやスプリンクラーへの給水を担保するため |
| 重要計装機器（ESD用等）のルート弁 | LO / CSO | 異常を検知する圧力・レベル伝送器への確実な流体到達を保証するため |
バルブインターロックシステム（複数バルブのシーケンス制御）
単独のバルブの固定には南京錠やカーシールが有効ですが、「複数のバルブの開閉手順を絶対に間違えてはならない」ケースが存在します。ここではヒューマンエラーを物理的に100%排除するため、バルブインターロックシステムが適用されることがあります。
バルブの鍵を「物理的なバトン」として手順通りにリレーさせることで、誤操作を構造的に防ぐシステムです。

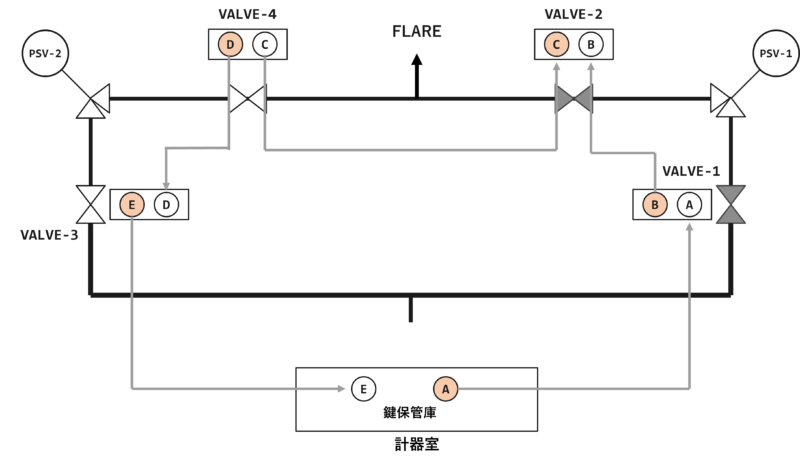

適用例：複数台設置の安全弁の切替
稼働中（PSV-2）と待機中（PSV-1）の安全弁を切り替える際、どちらか1つは必ず全開とし、両方とも閉になってしまうことを防ぐシステムです。
-
-
初期状態:
-
PSV-2の元弁：全開 この状態では鍵はバルブ本体にロックされており抜けません。（元弁の操作ができない）
-
PSV-1の元弁：全閉 この状態では「キーA」が抜けており、計器室等で安全に保管されています。
-
-
切替操作の開始（稼働中のPSV-2を外してメンテしたい）:
-
オペレーターはコントロールルームから「キーA」を持って現場へ行きます。
-
「キーA」をPSV-2の元弁（Valve-1）に挿入し、ロックを解除してValve-1を全開にします。ここでValve-1の「キーB」が抜けるようになります。
- 同様に「キーB」をValve-2に挿入して、ロックを解除してValve-2を全開にし、「キーC」が抜けるようになります。
-
-
安全の確保（両方開状態）:
-
この状態ではPSV-1,PSV-2の元弁はともに全開であり、容器の安全は確保されています。
-
-
安全弁Aの閉止:
-
抜いた「キーC」を、PSV-2側のValve-4側に挿入してValve-4を閉にし、「キーD」を抜き、Valve-3に挿入してValve-3を閉にした後、「キーE」を抜きます
-
「キーE」を計器室に持ち帰り保管します。これでPSV-2を取り外してメンテナンスすることが可能になります。
-
-
運用と管理
ハードウェア（南京錠、カーシール、メカニカルインターロック）による対策だけでなく、運用というソフト面での管理ルールも徹底されなければなりません。
鍵の厳重な管理
LO/LCの南京錠の鍵は、現場の作業員が勝手に持ち歩くことは許されません。通常はプラントのコントロールルームにあるキーキャビネットに保管され、プラントマネージャーやシフトスーパーバイザーといった権限者のみが管理します。
PTW (Permit To Work：作業許可制度) の徹底
LO/LCバルブの操作、またはCSO/CSCのカーシールの切断を伴う作業を行う場合、事前のリスクアセスメントと、管理者からのPTW（作業許可書）の発行が必須となります。
誰が、いつ、どのバルブのロックを解除し、作業完了後にいつロックを復旧したか、すべて台帳に記録し、サインによるダブルチェックが行われます。
P&IDと現場の不一致の防止
設計段階でのP&ID上のLO/LC/CSO/CSCの指示は、プラント建設時に現場に正確に反映されなければなりません。
試運転前の起動前安全点検において、P&IDと現場のバルブのロック状態が100%一致しているかを現地を歩いて確認する「ラインチェック」が極めて重要な工程です。
まとめ：ハードとソフトの両輪でプラントの安全を守る
プラントの安全を根本から支えるバルブの施錠管理とインターロックについて解説しました。
-
目的別の使い分け: 厳格な順序制御と鍵管理が必要な「LO/LC」に対し、緊急時の操作性を担保しつつ事後確認・心理的抑止を目的とするのが「CSO/CSC」です。
-
物理的なフェイルセーフ: デュアル安全弁の切替など、手順ミスが重大事故に直結する箇所では、メカニカルインターロックがヒューマンエラーを構造的・物理的に100%排除します。
-
運用ルールの徹底: 強固なハードウェアを導入しても、PTW（作業許可制度）の厳守や、P&IDと現場状態を一致させるラインチェックなどの「ソフト面の管理（運用ルール）」が伴わなければ意味がありません。
物理的なロック機構と厳密な運用管理体制。この2つを正しく理解し、現場の設計や運用に落とし込むことで、より安全で確実なプラント構築が可能になります。
